　　中考物理电学综合题就是中考物理中考查这方面知识点的常见题型,我们中考网小编特整理了关于中考物理电学综合能力测试题，供大家参考练习，希望本篇资料可以帮助到考生！

   【解题思路】

　　中考物理的知识包括很多方面，其中电学和光学是中考物理的两大重要知识点，中考物理电学综合题就是中考物理中考查这方面知识点的常见题型。现在就和各位简单的讲述一下中考物理电学综合题的解题思路。

　　中考物理倒数第二题是一道7分的电学计算题，我们也称之为中考物理电学综合题，此题看似简单，但是却暗藏玄机，只要一不留神，就会掉进出题者的圈套。做中考物理电学综合题有何规律呢，其实和力综很相似，做中考物理电学综合题也有固定的套路：

　　1.由实物图转化为电路图

　　2.做出每种情况的等效电路

　　3.应用比例式，根据各状态之间的联系建立等式关系

　　4.解未知量

　　以上步骤中应用比例式，根据各状态之间的联系建立等式关系是一个难点，这里有些经典的题型需要我们理解着记下来，这里面还有很多规律和技巧，需要我们平时不断的积累。

　　上述文章中所提到的主要内容就是中考物理电学综合题的解题思路。通过对上面文章的阅读对如何进行中考物理电学综合题的解题应该也有了了解了。提前祝各位在中考物理中取得好成绩。

　　【电学综合能力测试】

　　1、(1-8-1-39).如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为u2;将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72 W。已知U1∶U1′=4∶7，U2∶U2′=2∶1，R2=12 Ω。

　

　　(1)求R1的阻值;

　　(2)当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0～3A这一量程进行测量。

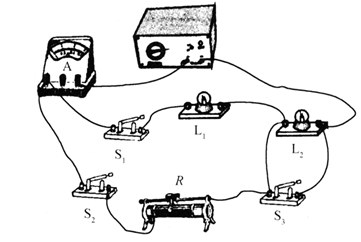

　　2、(1-8-2-40).如图25所示，电源两端电压保持不变，滑动变阻器R上标有“20W 2A”，灯L1上标有“12V 9W”字样，灯L2标识不清，只能看到它的额定电压为12V。

　　

　　(1)当S1、S2、S3都闭合时，灯L1恰能正常发光，电流表的示数为1.5A，则滑动变阻器R接入电路的阻值是多大?

　　(2)将滑动变阻器的滑片调节到另一点并保持位置不动。只闭合开关S1时，灯L2消耗的电功率为P1;只闭合开关S2时，灯L2消耗的电功率为P2，滑动变阻器消耗的电功率为P3;当S1、S2、S3都闭合时，滑动变阻器消耗的电功率为P^,₃。已知100P1=81P2，9P3=，不计温度对灯丝电阻的影响。求灯L2的额定功率。 www.kgf8.com

　　3、(1-9-1-38).在如图23所示的电路中，电源两端的电压保持不变.当只闭合开关S和S1时，灯L1正常发光，电压表V1的示数U1与电压表V2的示数U2之比U1∶U2=2∶3，电阻R3消耗的电功率P3=2 W;当只闭合开关S和S2时，电压表V1的示数为U1′，且U1∶U1′=2∶1，电阻R4消耗的电功率P4=2.5 W.不计灯丝电阻随温度的变化，求：

　

　　(1)在上述变化中，电流表前、后两次示数之比;

　　(2)灯L1的额定电功率;

　　(3)当所有开关全部闭合时，电路消耗的总功率.

　　4、(1-9-2-38).如图24所示电路，电源两端的电压保持不变，定值电阻R1=2R3.当只闭合开关S1时，移动滑动变阻器的滑片使其接入电路中的电阻达到最大阻值R2，此时滑动变阻器消耗的功率为7.2 W;再将滑动变阻器的滑片移至中点，此时电压表V1的示数与电压表V2的示数之比为1∶2.求：

　　(1)滑动变阻器的最大电阻R2与定值电阻R3的阻值之比;

　　(2)当开关S1和S2都闭合时，电阻R1所消耗的电功率;

　　(3)当开关S1和S2都闭合时，若电流表示数为1 A，则定值电阻R3的阻值为多大?

　

　　5、(1-10-1-39).小阳同学在科技月制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器电功率的影响，他将电表接入电路中，其电路如图24所示。电源两端电压不变，R1的阻值为20Ω，滑动变阻器的最大阻值为R2。当开关S闭合，S1、S2 断开时，将滑动变阻器的滑片置于b端，此时电压表示数为U1，R3消耗的功率P3为6.4W;当开关S、S2闭合，S1断开时，电流表的示数为I1，电压表的示数为U2;当开关S、S1、S2都闭合时，将滑动变阻器的滑片置于中点，电流表的示数为I2。已知I1∶I2=3∶7，U1∶U2=2∶9。求：(1)R2的阻值;(2)电源两端的电压;(3)当开关S、S1、S2都闭合，将滑动变阻器的滑片置于b端时，通电10s，多档位电热器产生的总热量。
