中考物理电学综合能力测试题,标签：九年级物理练习题,http://www.kgf8.com

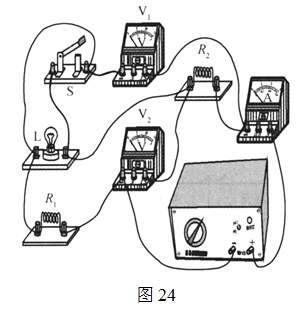

　　6、(1-10-2-38).如图24所示的电路中，电源两端电压不变，电灯L上标有“4V 2W”字样，灯的电阻不受温度影响.当开关S断开时，灯泡正常发光，电压表V1与V2的示数之比为6∶7;电路消耗总功率为P;当开关S闭合时，电路消耗的总功率改变ΔP，且ΔP=求：

　　

　　(1)电阻R1与R2的比值;

　　(2)电源电压U;

　　(3)当开关S闭合时，电阻R2在1 min内消耗的电能W.(请画出相关电路状态的等效电路图) www.kgf8.com

　　7、(2-8-1-45).如图31所示电路电源两端电压保持不变，灯L标有“6 V 6 W”字样。只断开开关S1时，电压表的示数为U;只闭合S1时，电流表的示数为I;开关全断开时，电压表的示数为U′，电流表的示数为I′，灯L的实际功率为1.5 W。已知U∶U′=7∶5，I∶I′=2∶1。不考虑灯丝电阻RL变化。求：定值电阻R2的电阻值和电路消耗的最大功率。

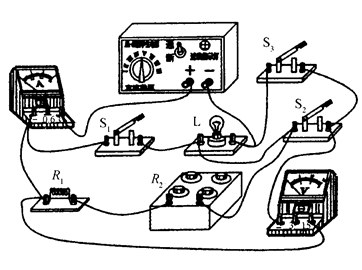

　　8、(2-8-2-45).如图31所示电路电源两端电压恒定，定值电阻R1=15 W，忽略灯丝电阻值R1随温度的变化。只断开开关S3时，灯泡L正常发光，此时电流表的示数为I;只闭合开关S2时，电压表示数为U1，电流表的示数为I'=0.4 A;只断开开关S1，并把电阻箱R2接入电路的电阻值调整为原来的一半时，电压表的示数为U2，电流表的示数为I''=。若U1∶U2=7∶10，I∶=2∶1。求：灯泡L的额定功率PL和上述只断开开关S1时电阻箱R₂两端的电压U'₂。

　

　　9、(2-9-1-40).如图22所示电路图中，电源两端电压保持不变.当开关S1、S2都断开，滑动变阻器的滑片P在某点C时，电压表V1、V2的示数之比为3∶4，定值电阻R2消耗的电功率为18 W.当开关S1闭合、S2断开，滑动变阻器的滑片P移到某点A时，电压表V1、V2的示数之比为2∶3，R2两端电压为U2'.当开关S1断开、S2闭合时，电压表V1、V2的示数之比仍为2∶3，R2两端电压为U2″.求：

　　(1)U2′：U2″;

　　(2)当开关S1、S2都断开，滑动变阻器的滑片P在某点C时，滑动变阻器消耗的电功率PC;

　　(3)当开关S1闭合、S2断开，滑动变阻器的滑片P移到某点A时，滑动变阻器消耗的电功率PA.

　　

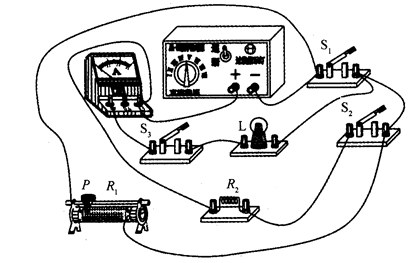

　　10、(2-9-2-40).如图24所示电路，电源两端电压保持不变，滑动变阻器的最大电阻值为R1，R2为定值电阻，灯泡L标有“12 V 9 W”字样，且不计灯丝电阻随温度的变化.当开关都闭合时，灯泡L恰能正常发光.将开关S1、S3断开，S2闭合后，改变滑动变阻器的滑片P的位置，使滑动变阻器连入电路的电阻分别为0.25R1和R1，这两种情况下，滑动变阻器消耗的电功率相等.当开关S1、S2断开，S3闭合，滑片P在变阻器的左端时，灯泡L的实际电功率为额定电功率的.求：

　　(1)灯泡正常发光时电流表的示数IA;

　　(2)滑动变阻器的最大电阻值R1;

　　(3)灯泡正常发光时电阻R2消耗的电功率P2.

　　11、(2-10-1-39).如图25所示电路电源两端电压保持不变。只断开开关S1，滑片P移至端点B时，电流表的示数为I1;电压表的示数为U1;R2消耗的电功率P2=9W;只闭合开关S1，滑片P仍在端点B时，电压表示数为U2，电流表的示数为I2;R2消耗的电功率P2¢=4W。U1∶U2=2∶5。求：⑴I1∶I2，⑵只断开开关S3，滑动变阻器的滑片P在端点A时，电路消耗的电功率。

　　

www.kgf8.com

　　12、(2-10-2-38).如图25所示电路中，电源两端电压保持不变，设灯丝电阻不随温度变化。R1为定值电阻，滑动变阻器R2的最大电阻R2M=20W。当开关S1断开，S2闭合，滑动变阻器的滑片P在A端时，标有“6V 12W”字样的灯泡L正常发光，定值电阻R1消耗的电功率为P1;当开关S1断开，S2闭合，调节滑动变阻器的滑片P至某一位置时，电压表V1的示数为U1，电压表V2的示数为U2;保持滑动变阻器的滑片P的位置不变，闭合开关S1、S2后，滑动变阻器消耗的电功率为P2。已知U1∶U2=2∶3，P1∶P2=96∶81。
