中考物理电学综合能力测试题,标签：九年级物理练习题,http://www.kgf8.com求：⑴灯泡L阻值;
⑵滑动变阻器接入电路电阻最大时，电路消耗的最小电功率。

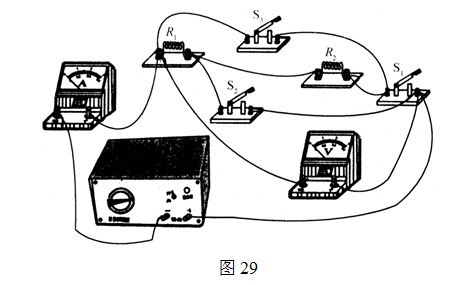

13、(3-8-1-38).将电阻R1和R2接在如图29所示的电路中，通过闭合与断开开关可以组成三种功率的电路，其中电路总功率最大时，电阻R2在10 s的时间内产生的热量为Q2;当电路总功率最小时，电阻R2在10 s的时间内产生的热量为Q'2=14.4 J，已知Q2∶Q2'，=25∶4。当开关S2闭合、S1和S3断开时，电流表的示数为1 A。求：
(1)R1：R2。
(2)电源电压。
14、(3-8-2-40).图28是一个给冷水加热后向外供应热水的实验装置图。为了在同时开放进水管和出水管时，保证水箱内的贮水量及出水管流出的水温度恒定，在箱内安装了两根阻值分别为R1、R2的电热丝来进行加热。当滑动变阻器的滑片P位于中点处，且3与1相连时，装置能正常供应某一恒定温度的热水，此时电压表的示数为U1，电热丝发热的总功率为P;当滑动变阻器的滑片P位于距右端1/3处，且3与4相连时，装置能正常供应另一恒定温度的热水，此时电压表的示数为U2，电热丝发热的总功率为P'，滑动变阻器的功率为20W。已知U1：U2=2：1，P：P'=16：15。
求：(1)电热丝的阻值R1：R2;
(2)若将1与3相连，同时4与2相连，滑动变阻器的滑片P位于最右端来完成供热，电热丝产生2.88×106J的热量，则需要加热多长时间?(忽略热量损失)

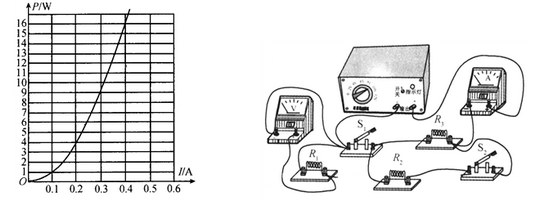

15、(3-9-1-37).物理小组的同学们制作了一个多挡位电热器.电热器中的R1、R2、R3为三根电热丝，其中电热丝R1的功率随电流变化的图象如图25所示.为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入图26所示的电路中(电源两端电压不变).在开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1∶8.电热丝R2消耗的最大功率和最小功率之比为4∶1，电流表的最大示数为1.9A.求：
求：(1)电流I1和I2之比;
(2)当开关S1闭合、S2断开，滑片P位于滑动变阻器的中点c时，电阻R2的电功率是多少瓦?

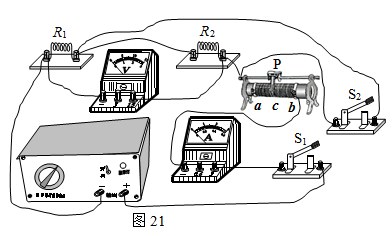

16、(3-9-2-38).如图21所示的电路，电源电压保持不变。开关S1、S2闭合，滑动变阻器的滑片P位于a端时，电压表的示数为U1，电流表的示数为I1，滑动变阻器的电功率为8W;当开关S1闭合、S2断开，滑片P位于滑动变阻器的中点c时，电压表的示数为U2，电流表的示数为I2，滑动变阻器的电功率为9W。若U1：U2=2：5。
求：(1)电流I1和I2之比;
(2)当开关S1闭合、S2断开，滑片P位于滑动变阻器的中点c时，电阻R2的电功率是多少瓦?
(1)电热丝R3的阻值;
(2)电源两端的电压;
(3)这个电热器在不同挡位的电功率分别是多少瓦?

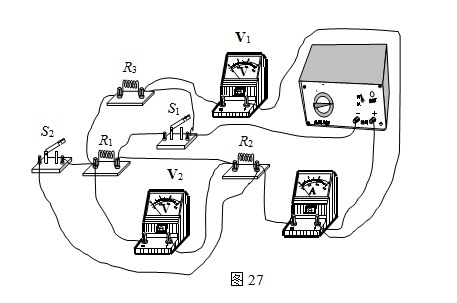

17、(3-10-1-37).如图27所示电路，设电源电压不变。当只闭合开关S1时，电流表的示数是I1;当只闭合开关S2时，电流表的示数是I2;已知I1:I2 =2:1。当通过控制开关S1和S2，使电路消耗的最大功率和最小功率分别为P总和P总¢，已知电路消耗的总功率达到最小时，电压表V1、V2的示数之比为2:1，电阻R2消耗的电功率P2¢为2W，求：(1)电阻R1与R2之比;(2)电路消耗的最大功率P总;(3)在2s内电路消耗的总功率分别达到最小和最大时，产生的热量Q总¢与Q总之比。
